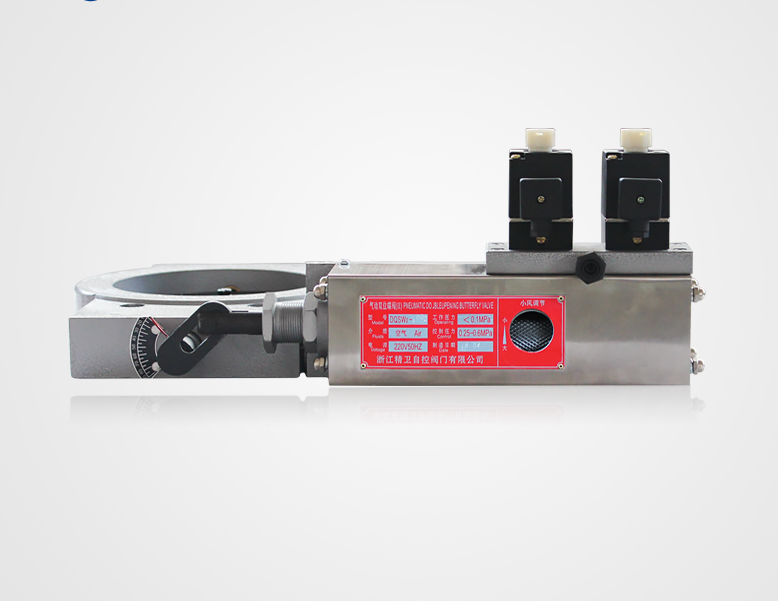

氣動蝶閥雙氣缸調整方法詳解

發布時間:2023-12-04      點擊次數:1283

  氣動蝶閥是一種常見的工業閥門,其工作原理是利用氣動執行器驅動蝶板旋轉以實現閥門的開啟和關閉。在實際應用中,為了提高閥門的控制精度和穩定性,通常會采用雙氣缸結構。下面將詳細介紹氣動雙位蝶閥雙氣缸的調整方法。



  首先,我們需要了解雙氣缸氣動蝶閥的基本結構。雙氣缸氣動蝶閥主要由兩部分組成:蝶板和氣動執行器。蝶板是閥門的主要工作部件,其形狀類似于蝴蝶翅膀,通過旋轉來改變閥門的流通面積。氣動執行器則負責驅動蝶板的旋轉,通常由氣缸、活塞、連桿等部件組成。






  在氣動雙位蝶閥中,兩個氣缸分別位于閥門的兩側,通過連桿與蝶板連接。當一個氣缸工作時,蝶板會向一個方向旋轉;當另一個氣缸工作時,蝶板會向相反的方向旋轉。通過控制兩個氣缸的工作狀態,可以實現對閥門開度和流量的精確控制。



  接下來,我們來介紹氣動蝶閥雙氣缸的調整方法。



  1、檢查氣缸和連桿:在調整前,首先要檢查氣缸和連桿是否有損壞或松動的情況。如果有,需要及時更換或緊固。



  2、調整氣缸行程:氣缸行程是指氣缸活塞從全縮回位置到全伸出位置的距離。通過調整氣缸行程,可以改變閥門的開度范圍。調整方法是調整氣缸兩端的調節螺母,使活塞在全縮回位置時,蝶板處于關閉狀態;在全伸出位置時,蝶板處于全開狀態。



  3、調整氣缸壓力:氣缸壓力是指推動活塞運動的氣壓大小。通過調整氣缸壓力,可以改變閥門的開啟和關閉速度。調整方法是調整氣源的壓力大小,或者調整氣缸上的減壓閥。



  4、調整連桿長度:連桿長度是指連桿的兩個端點之間的距離。通過調整連桿長度,可以改變蝶板的旋轉角度,從而改變閥門的開度。調整方法是更換不同長度的連桿。



  5、調試:在完成上述調整后,需要進行調試,以確保閥門的開度和流量能夠準確地按照設定值進行控制。調試過程中,可以通過觀察閥門的實際開度和流量計的讀數,來判斷閥門的控制精度是否滿足要求。如果不滿意,可以進一步調整氣缸行程、壓力和連桿長度。



  總之,氣動雙位蝶閥雙氣缸的調整方法主要包括檢查氣缸和連桿、調整氣缸行程、調整氣缸壓力、調整連桿長度和調試等步驟。通過熟練掌握這些方法,可以有效地提高閥門的控制精度和穩定性。
